Kas yra Slitter Blade? Kaip pasirinkti tinkamą peilį jūsų pjaustymo mašinai



Daugelis pramonės šakų kasdien naudojasi pjaustymo staklėmis. Nesvarbu, ar gamykla pjauna popierių, plėvelę, foliją, juostą, etiketes, laminatus, neaustinius audinius ar gumos lakštus, vienas komponentas išlieka labai svarbus visam procesui:pjovimo peilis. Neturint tinkamo pjovimo peilio, net geriausia mašina stengiasi išlaikyti greitį, tikslumą ir kokybę. Netinkami sprendimai pjaustyti taip pat padidina prastovos laiką, laužo kiekį ir bendras gamybos sąnaudas.





Kaip gamintojas, turintis daugiau nei25 metų patirtistiekimaspramoniniai pakaitiniai pjovimo peiliai, matome vieną bendrą problemą: daugelis gamyklų gerai žino savo mašinas, bet ne visada supranta savo peilius. Žinant ką apjovimo peilisyra, kaip tai veikia ir kaip pasirinkti tinkamą peiliuką, gamintojams suteikia tiesioginį pranašumą. Šiame straipsnyje viskas paaiškinama aiškiai, praktiškai ir{1}}atsižvelgiant į pramonę.











Pjaustymo peilis yra pjovimo įrankis, sumontuotas pjaustymo staklėje, skirtas plačioms medžiagoms padalinti į siauresnius ritinius ar lakštus. Jis pjauna ištisines medžiagas, tokias kaip popierius, plastikinė plėvelė, metalinė folija, neaustiniai audiniai, guminiai lakštai, tekstilė ir lipnios juostos.

Paprastais žodžiais tariant, jis atlieka tris užduotis:



• Švariai pjauna medžiagą
• Išlaiko stabilią krašto kokybę
• Palaikoma didelės spartos{0}}nepertraukiama gamyba



Skirtingos mašinos naudoja skirtingus pjovimo peilius, tačiau principas išlieka tas pats. Ašmenys turi išlikti aštrūs, stabilūs ir pakankamai patvarūs, kad atitiktų gamybos greitį ir medžiagos tipą. Neatitikimas tarp ašmenų ir medžiagos dažnai sukelia dulkes, nutrintus kraštus, plyšio nuokrypį arba blogą ritinio išvaizdą.







Skirtingoms medžiagoms reikalingi skirtingi pjaustymo metodai, ir kiekvienas metodas turi įtakos kraštų kokybei, mašinos sąrankai ir peilių pasirinkimui. Žemiau pateikiama aiški trijų dažniausiai naudojamų pjaustymo principų, naudojamų šiuolaikinėse konvertavimo linijose, apžvalga.



----A. Tiesus-pjovimas peiliu (plokštus pjovimas peiliu)



Tiesia Peilis juda vertikaliai, kad lakštą ar tinklelį būtų supjaustyta tiesia linija. Šis metodas puikiai tinka:



• lakštinės medžiagos
• lentų gaminiai
• taikymas, reikalaujantis paprastų išilginių arba skersinių pjūvių



Jį lengva valdyti ir jis tinka daugeliui bendrų{0}}pjovimo užduočių.



----B. Pjaustymas apskritu peiliu (sukamasis pjaustymas)





Apvalūs peiliai plačiai naudojami gaminant ritininius{0}}į-vyniojimus. Yra dvi konfigūracijos:

• Tangentinis pjovimas

Medžiaga eina tarp viršutinės ir apatinės apskrito mentės liestinės taške.
Privalumai:greitas ašmenų padėties nustatymas ir paprastas reguliavimas.
Apribojimas:pjovimo metu medžiaga gali dreifuoti, todėl sumažėja plyšio tikslumas.
Naudokite šiandien:retai naudojamas ten, kur reikalingas tikslumas.

• Apvyniojimas-kampu (ne{1}}liestiniu plyšimu)

Juosta apgaubia dalį apatinio apskrito ašmenų, o viršutinė ašmenys susijungia su kontroliuojamu slėgiu.
Privalumai:didesnis stabilumas, mažesnis juostos nuokrypis, geresnis plyšio tikslumas.
Apribojimas:norint sureguliuoti apatinį geležtę, reikia nuimti visą veleną.
Geriausiai tinka:storesnės laminatės, popieriaus rūšys, kompozitinės plėvelės.

Apvalus pjovimas suteikia didelę pjovimo jėgą ir puikiai tinka vidutinio ir storio medžiagoms.





---- C. Susmulkinimas arba pjovimas slėgiu





Smulkinimui naudojamas besisukantis peilis, prispaustas prie sinchronizuoto apatinio volelio su kontroliuojamu apvyniojimo kampu.
Stiprybės:lengvai reguliuojamas, labai universalus, tinka įvairioms medžiagoms.Geriausiai tinka:



• plonos plastikinės plėvelės
• storesnis popierius
• neaustinės medžiagos
• juostos
• putplasčio ar gumos{0}}pagrindo gaminiai



Kadangi gniuždomasis pjaustymas priklauso nuo slėgio, o ne žirklinio veikimo, jis palaiko tiek plonas, tiek storas medžiagas ir išlieka vienu iš labiausiai paplitusių metodų perdirbimo pramonėje.









---- Rotaciniai pjovimo peiliai (apvalūs peiliai)





Sukamieji pjovimo peiliai yra apvalūs, nuolat besisukantys peiliai, naudojami daugumoje žiniatinklio{0}}pjovimo linijų. Jie užtikrina pastovią pjovimo jėgą ir puikiai veikia dideliu greičiu. Šie peiliai plačiai naudojami:









Kadangi jie sukasi kartu su medžiaga, sukamieji peiliai sumažina trintį ir šilumos kaupimąsi. Dėl to jie idealiai tinka plonoms medžiagoms, kurioms reikia švarių kraštų ir stabilaus pjovimo tikslumo.



Štai kodėl dauguma čiuožyklos technikų atidžiai stebi ašmenų būklę. Jie žino: kad ir kokia gera būtų likusi mašinos dalis, jei peilis neatliks savo darbo, niekas kitas neatliks.

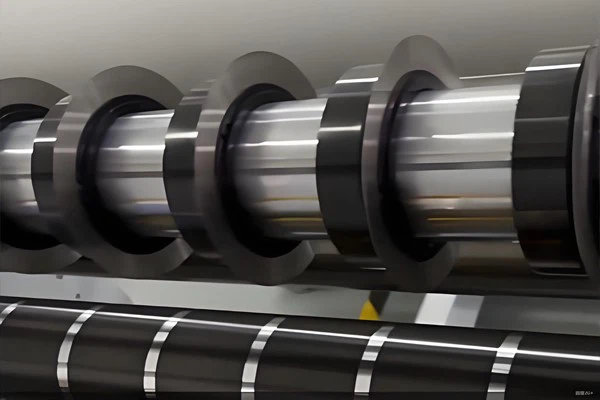

---- Viršutiniai ir apatiniai pjaustymo peiliai (kirpimo sistema)



Šlyties pjovimo sistemoje naudojama suporuota struktūra: aviršutinis peilisir aapatinis peilis. Jie dirba kartu kaip pramoninės žirklės. Viršutinė ašmenys sukasi žemyn įapatinis peilis gaminti:





Pjovimas yra būtinas, kai gamyklos reikalauja tikslių leistinų nuokrypių ir aukštos gatavų ritinių vaizdo kokybės.



-------------------------------



Sutraiškyti{0}}pjovimo peiliai veikia apvalius peilius prispaudžiant tiesiai prie priekalo ritinio. Užuot kirpę, jie remiasi spaudimu. Šis metodas tinka medžiagoms, kurios yra per minkštos, storos arba elastingos tradiciniam pjovimui.

Įprastos programos apima:





----Tiesūs pjovimo peiliai (giljotinos tipo peiliai)



Tiesūs pjovimo peiliai veikia vertikaliai judant ir pjaunami per visą lapo plotį. Jie nesisuka. Šie peiliai dažniausiai naudojami:



• Lakštų-pjovimo įranga
• Popieriaus lakštai
• Plastikinių lakštų gamyba
• Gumos lakštų ir tekstilės pjovimas



Gamyklos naudoja šiuos peilius, kai tikslas yra lakštų atskyrimas, o ne ritininis pjaustymas. Jie taip pat siūlo lankstų ilgio ir kraštų geometrijos pritaikymą.



----Perforacijos peiliukai (plyšimo linijos pjaustytuvai)





Perforacijos peiliukai sukuria kontroliuojamas plyšimo linijas. Užuot darę ištisinį pjūvį, jie sudaro mažų pjūvių ir tarpų modelį. Šio tipo ašmenys rodomi:



• Pakavimo plėvelės
• Audinių ir rankšluosčių gaminiai
• Maisto pakuotės plyšimo įpjovos
• Pirkinių krepšiai ir šiukšlių maišai
• Medicininės ir higienos pakuotės



Perforacijos dizainas labai skiriasi. Kai kuriems reikalingos mikro{1}}dantukų formos plonoms plėvelėms, o kitiems reikia didesnių dantų storesnėms medžiagoms.



----Pasirinktinio profilio pjovimo peiliukai





Tam tikros pramonės šakos naudojasi unikalios geometrijos, kampų ar dantų struktūrų pjovimo įrankiais. Pasirinktinio-profilio peiliai egzistuoja, nes standartiniai sukamieji arba kirpimo peiliai negali atitikti specialių apdorojimo reikalavimų.















Tinkamos ašmenų medžiagos pasirinkimas tiesiogiai veikia pjovimo kokybę, ašmenų tarnavimo laiką ir bendrą gamybos stabilumą. Įvairios medžiagos veikia skirtingai, kai mašinų greitis, plėvelės tipai, popieriaus rūšys ir dangos sluoksniai skiriasi. Suprasdami šiuos medžiagų skirtumus, galėsite pasirinkti pjovimo peilį, atitinkantį jūsų paskirtį, o ne pasikliauti spėlionėmis ar bandymais ir klaidomis.

Žemiau esančioje palyginimo lentelėje pateikiama aiški ir praktiška dažniausiai naudojamų pjovimo peilių medžiagų apžvalga ir scenarijai, kai kiekviena iš jų veikia geriausiai.



Medžiaga	Geriausiai (pramonėms)	Pagrindiniai privalumai	Kada pasirinkti
D2 / Cr12MoV	Popierius, etiketės, kartonas, šviesa plėvelė	Ekonomiškas; stabilus kietumas; lengva iš naujo{0}}galąsti	Bendras pjaustymas;ne{0}}abrazyvinės medžiagos
HSS (M2)	Didelės spartos{0}} linijos;pakavimo plėvelės;klijai	Didesnis patvarumas; geresnis atsparumas karščiui	Greitos mašinos; dengtos arba kietesnės medžiagos
Volframo karbidas	PET, BOPP, folija, metalizuotos plėvelės	Ilgiausias tarnavimo laikas; didžiausias atsparumas dilimui	Abrazyvinės medžiagos; ilgas veikimas; minimalus prastovos laikas
PM plienas	Etiketės;laminuotos plėvelės;aukštos pakuotės	Beveik{0}}karbido atsparumas dilimui; geras tvirtumas	Reikia ilgo tarnavimo laiko, tačiau venkite karbido trapumo
440C nerūdijantis plienas	Maisto pakavimas;medicinos;higienos medžiagos	Atsparus korozijai-; švarus pjovimas	Drėgna arba sanitarinė aplinka















Pjaustymo peiliai naudojami įvairiuose gamybos sektoriuose, nes bet kuriai gamybos linijai, kuri apdoroja ritinius, rulonus ar lakštus, reikia tiksliai ir nuosekliai pjaustyti. Įvairiose pramonės šakose naudojamos skirtingos medžiagos, mašinų greitis ir dengimo procesai, o tai reiškia, kad peilių reikalavimai taip pat skiriasi.

Toliau pateiktoje lentelėje apibendrinamos pagrindinės pramonės šakos, kuriose dažniausiai naudojama pjaustymo įranga, ir išryškinami sektoriai, labiausiai atitinkantysSHJ KNIFE ašmenų sprendimai.





Slitter Blade taikymas
Popieriaus konvertavimas	Aliuminio folija ir metalizuotos plėvelės	Gumos ir putplasčio apdorojimas	Kompozitinės medžiagos	Plastikinių lakštų ir plėvelių ekstruzija
Spausdinimas ir pakavimas	Etikečių ir juostų gamyba	Tekstilė ir apsauginės plėvelės	Automobilių interjero medžiagos	Medicinos ir sanitarijos gaminiai
Lanksčios pakavimo plėvelės	Neaustiniai audiniai	Ličio baterijų medžiagos	Lipniųjų gaminių pramonė	Cheminės plėvelės ir specialūs filmai











Tinkamo pjovimo peilio pasirinkimas yra ne tik techninis sprendimas. Tai turi įtakos jūsų produkto kokybei, mašinos veikimo laikui, atliekų kiekiui ir bendrai kainai už ritinį. Kai inžinieriai ieško"Kas yra pjovimo peilis? Kaip išsirinkti tinkamą?"iš tikrųjų jie nori aiškaus kelioproblema → sprendimas → veiksmas.



Ašmenų pasirinkimą galite traktuoti kaip paprastą kontrolinį sąrašą. Jei atsakysite į toliau pateiktus klausimus, jau žinote 80 % tinkamų savo pjaustymo mašinos peilių.









Pirmas klausimas visada yra:"Ką aš tiksliai pjaunu?"

Sugrupuokite savo žiniatinklį arba lapą į vieną iš šių kategorijų:



Minkštas / storas / suspaudžiamas
Pavyzdžiai: putplastis, guma, stora neaustinė medžiaga, kai kurios juostos

→ Naudokitesutraiškyti-pjovimo peilius arba įpjauti peilius. Ašmenys įsispaudžia į priekalo ritinį ir priklauso nuo slėgio, o ne nuo gryno kirpimo.



Plonas / kietas / standus
Pavyzdžiai: PET, BOPP, popierius, aliuminio folija, laminatai

→ Naudokitepjovimas (viršutinis ir apatinis peiliai). Tai suteikia švarius kraštus ir tikslų plyšio plotį.



Labai abrazyvinis arba užpildytas
Pavyzdžiai: metalizuotos plėvelės, abrazyvinės dangos, kai kurios baterijų plėvelės
→ Naudokitevolframo karbido arba PM plieno pjovimo peiliai. Standartinis D2 susidėvi per greitai.



Jei jūsų įmonėje dirbama su mišriomis medžiagomis, vis tiek galite naudoti tą patį pjaustymo būdą ir pakeisti tikašmenų medžiagatarp D2, HSS, PM plieno ir karbido.







Tada paklauskite:"Kaip greitai veikia mano pjaustymo mašina?"



Mažo ir vidutinio greičio linijos
Bendras popieriaus konvertavimas, mažos etikečių linijos, paprasta pakuotė
→ D2 / Cr12MoV dažnai užtikrina pakankamai tarnavimo laiko už priimtiną kainą.



Vidutinio ir didelio greičio linijos
Šiuolaikinės plėvelės linijos, lanksti pakuotė, didelės{0}}produkcijos etikečių linijos
→ Perkelti įHSS (M2)arbaPM plienaskad atlaikytų papildomą karštį ir susidėvėjimą.



Labai didelis greitis arba gamyba 24/7
BOPP / BOPET plėvelė, aliuminio folija, ličio baterijų separatoriai
→ Apsvarstykitekarbido pjovimo peiliai. Išankstinės išlaidos yra didesnės, tačiau jie daug ilgiau išlieka mašinoje ir sumažina perjungimo laiką.

Gera nykščio taisyklė:

Kai važiuojant didesniu greičiu atsiranda karščio žymės, mėlyni kraštai arba greitas blukimas, mašina praneša, kad ašmenų medžiaga nėra pakankamai tvirta.





Skirtingi produktai reikalauja skirtingos briaunos kokybės. Prieš rinkdamiesi pjaustytuvą, išsiaiškinkite, ką „geras“ reiškia jūsų procesui:



Standartinis kraštas
Audinys, pagrindinė pakavimo plėvelė, daug pramoninių juostų
→ D2 arba HSS peiliai su standartiniais pasvirimo kampais paprastai atitinka reikalavimus.



Labai švarus kraštas be pūkelių, dulkių ar angelų plaukų
Aukštos-kokybės spausdinimas, optinės plėvelės, baterijų plėvelės, barjerinės pakuotės
→ Naudokitepjovimo pjovimassutiksliai šlifuotas HSS, PM plienas arba karbidas. Derinkite tai su tikslia sąranka ir minimaliu išsikrovimu.



Kontroliuojama plyšimo linija vietoj pilno pjūvio
Perforuota pakuotė, audinių perforacija,{0}}lengvos plyšimo plėvelės
→ Naudokiteperforavimo peiliukaiarba specialius dantų profilius, o ne standartinius apskritus peilius.



Jei tolesnis procesas apimaspartusis{0}}spausdinimas, laminavimas arba sandarinimas, investuokite į aukštesnę kokybę. Švaresnis kraštas dažnai sumažina nusiskundimų, dulkių valymo ir sandarinimo problemų vėliau proceso metu.





Kai kuriose pramonės šakose plyšio{0}}pločio tikslumas yra toks pat svarbus kaip krašto kokybė. Paklauskite savęs:



• Ar pjaustytus rulonus parduodate tiesiogiai klientams su nurodyta pločio tolerancija?
• Ar jūsų ritinėliai vėliau patenka į procesą, kuris yra labai jautrus pločiui (pvz., etikečių štampavimas-, automatinis pakavimas, akumuliatoriaus apvyniojimas)?



Jei taip, jums reikia:



• Tvirtai šlifuoti pjovimo peiliai(mažas išsiliejimas, tikslus OD ir ID)
• Stabilus viršutinio ir apatinio peilių išlyginimas
• Geros kokybės apatiniai peiliai ir tarpikliai



Plėvelės, folijos, etiketės ir baterijos paprastai reikalauja tokio valdymo lygio. Tokiais atvejais naudojantdidelio-tikslumo HSS, PM plieno arba karbido peiliukaisu griežta tolerancija suteikia stabiliausią rezultatą.





Daugelis pirkėjų pradeda nuo peilių kainos. Praktiškai geresnis klausimas yra:
"Kiek mums iš tikrųjų kainuoja kiekvienas plyšys?"

Norėdami subalansuoti išlaidas ir našumą:



• NaudokiteD2kai naudojate standartines medžiagas, dažnai keiskite peilius ir norite mažiausios vieneto kainos.
• Perkelti įHSSjei ašmenų keitimo intervalai yra per trumpi arba operatoriai skundžiasi dėl dažno šlifavimo.
• Pasirinkitekarbidaskai prastovos yra brangios arba linijoje veikia abrazyvinės medžiagos. Vienas karbido peilis dažnai gali pakeisti kelis D2 peilius per visą eksploatavimo laiką.
• Pasirinkite440C nerūdijantis plienaskai dėl rūdžių arba užteršimo produktas gali būti atmestas, ypač maisto ar medicininėse pakuotėse.



Paprastas būdas apsispręsti: prieš keisdami stebėkite, kiek ritinėlių ar metrų nupjauna kiekvienas peilis. Tada palyginkite bendras medžiagų sąnaudas (ašmenys + keitimo laikas + laužas). „Pigiausias“ peilis dažnai būna ne D2, o tas, kuris pristatomažiausia kaina už gatavą ritinį.





Prieš kalbėdami su pjovimo peilių tiekėju, paruoškite šiuos pagrindinius duomenis:



• Medžiagos tipas ir storis
• Linijos greičio diapazonas
• Dabartinis pjaustymo metodas (kirpimas, gniuždymas, įbrėžimas, tiesus)
• Reikalinga krašto kokybė ir pločio tolerancija
• Žinomos problemos (dulkės, drožlės, trumpas tarnavimo laikas, triukšmas, ritinio defektai)



Turėdamas šią informaciją, tiekėjas, pvz., SHJ KNIFE, gali greitai rekomenduoti aspecifinė ašmenų medžiaga, kietumas ir geometrijajūsų pjaustymo mašinai, o ne pasiūlyti bendrą „standartinį“ geležtę.





Daugelis gamyklų pjovimo peilius laiko eksploatacinėmis medžiagomis ir kreipia dėmesį tik į kainą. Iš tikrųjų gerai-parinktas pjovimo peilis:



• stabilizuoja gaminio kokybę,
• sumažina ašmenų keitimą ir nustatymo laiką,
• apsaugo jūsų mašiną ir
• sumažina bendrą ritinio kainą.



Kai derinimedžiagos tipas, mašinos greitis, krašto kokybė, tolerancija, irbiudžetąpriimdami vieną aiškų sprendimą, nuo spėliojimo pereinate prie inžinerijos. Tai yra tikrasis šio vadovo tikslas ir raktas renkantis tinkamą pjovimo peiliuką jūsų pjaustymo mašinai.









Pjovimo peiliukaiparodyti aiškius įspėjamuosius ženklus, kol jiems nepavyksta, o ankstyvas šių ženklų atpažinimas padeda išlaikyti stabilią gamybą. Dažniausios problemos yra neryškios arba šiurkščios briaunos, didėjantis dulkių kiekis, netolygus plyšio plotis, ritinio išvaizdos defektai ir dažni juostos lūžiai. Šios problemos dažniausiai kyla dėl ašmenų susidėvėjimo, netinkamo medžiagų pasirinkimo arba prastos ašmenų nustatymo.



Turėtumėte apsvarstytikeičiant ašmenispadidėjus pjovimo pasipriešinimui, mašinai reikia didesnio spaudimo, kad būtų atliktas toks pat pjūvis, plyšių ritinėliai pradeda slinkti-pločio arba operatoriai pastebi daugiau triukšmo ir vibracijos. Nuobodu arba susidėvėjusi ašmenys vis tiek gali pjauti, bet tyliai padidina laužo greitį ir sulėtina valą. Tinkamu laiku pakeitus peiliuką, ne tik atkuriama briaunos kokybė, bet ir apsaugoma jūsų pjaustymo įranga bei sumažinama neplanuotų prastovų.











Pjovimo peiliukaivaidina svarbų vaidmenį kur kas daugiau pramonės šakų ir taikomųjų programų, nei galėjome aptarti viename straipsnyje. Skirtingos mašinos, medžiagos, dangos struktūros ir gamybos greitis sukuria unikalius peilių dizaino reikalavimus. Štai kodėl pjaustytuvų peiliukai gaminami iš įvairių medžiagų, geometrijos ir kietumo lygių-ir todėl šiuolaikinėms perdirbimo įmonėms vis svarbesnis tampa pritaikymas.



Šiame vadove pateiktos medžiagos, peilių tipai ir pritaikymo atvejai yra daugelio metų glaudaus bendradarbiavimo su perdirbėjais, pakuočių gamintojais, plėvelių gamintojais ir pramoninio perdirbimo linijomis visame pasaulyje rezultatas. Laukiame tolesnės diskusijos su profesionalais, norinčiais ištirti konkrečius iššūkius, peilių veikimo problemas ar unikalius pjovimo reikalavimus savo gamybos aplinkoje.



Jei šiuo metu vertinate pjovimo peilius arba jums reikia pagalbos renkantis tinkamą medžiagą, susisiekite su mumis.SHJ peilisteikia profesionalias rekomendacijas irpatikimas pramoninis pakaitinis peilissukurtas ilgalaikiam-našumui užtikrinti.
